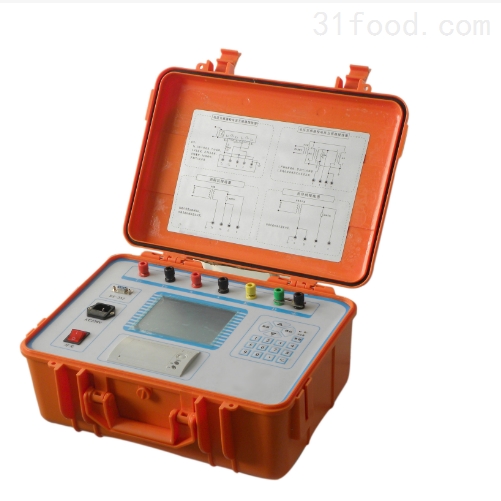

ST-20V/5A电流互感器二次回路负荷测试仪

简要描述:本目录是上徐吉电气有限公司为您精选的ST-20V/5A电流互感器二次回路负荷测试仪产品,欢迎您该产品的详细信息!电流互感器二次回路负荷测试仪的种类有很多,不同的应用也会有细微的差别,本公司为您提供*的解决方案。

  • 产品价格:9988
  • 厂商性质:经销商
  • 更新日期:2020-04-27
  • 访  问  量:971
产品详情

本目录是上海徐吉电气有限公司为您精心选购的:

ST-20V/5A电流互感器二次回路负荷测试仪

电能计量装置存在的误差为电能计量综合误差,是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成,可以用以下式子表示:
ε=εw+εTA+εTV+εr
式中 εw—电能表误差%
εTA—电流互感器合成误差%
εTV—电压互感器合成误差%
εr—电压互感器二次导线压降引起的计量误差%
在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。


ST-20V/5A电流互感器二次回路负荷测试仪主要技术指标
环境条件
——温度:-5?C~40?C
——相对湿度:<95%(25?C)
——海拔高度:<2500m
——外界干扰:无特强震动、无特强电磁场


PT电流互感器二次回路负载测试仪主要技术指标
1). PT二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压(50V-120V)
?X=?(2%×X+2%×Y)?2个字
?Y=?(2%×X+2%×Y)?2个字
2个字——仪器的量化误差
注意:测量值在0.2mS以下时,测试电压应保持在50V以上,同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
2). 电压表头:0.5%


CT电流互感器二次回路负载测试仪主要技术指标
——阻抗测量范围:0.1Ω—50.0Ω
——阻抗测量准确度:
?X=?(2%×X+2%×Y)?2个字
?Y=?(2%×X+2%×Y)?2个字
2个字——仪器的量化误差
电流表头:1%
